 固化爐圖片 |
|
|
|
|
| 濾芯固化隧道烘箱 |
| 產品分類： |
PCB,LED,LCD,電子,光電行業隧道爐 |
| 產品型號： |
非標定制 |
| 品牌名稱： |
GUANDN |
| 參 考 價： |
面議021-67353639 |
| 適用范圍： |
橡膠、印刷、紡織、電子等領域 |
| 產品簡介： |
|
| 多層隧道爐設計，高效產能。 |
|
|
|
|
|
|
|

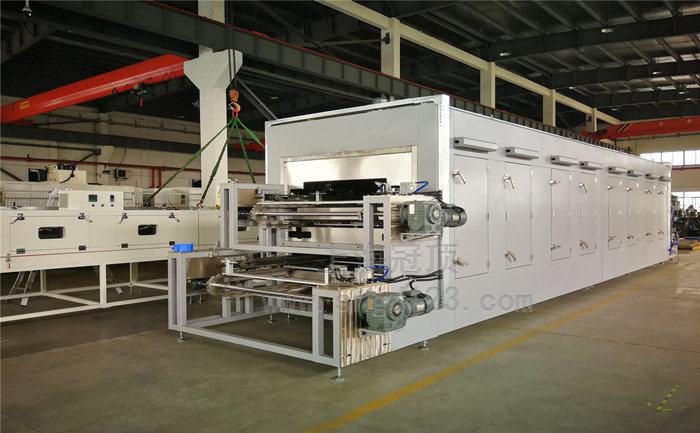

濾芯固化隧道烘箱
主要參數：溫度范圍室溫～+100℃； 溫度波動度±1℃； 溫度均勻度±3℃（恒溫狀態下）；升溫速率≥10℃/min 外殼溫度溫升不超過環境+15℃，接縫處周邊除外。電源三相五線制，380V，50HZ總功率140KW
外形尺寸:
1. 總長11700*高 2510（不含電機高度）*寬2155mm;（高度變化不得超過±25，寬度不含電機厚度）
2. 進料區長1250mm，加熱區長9200mm，收料區長1250mm;
3. 上層輸送面離地面高1510mm±25mm;下層輸送面離地面高715mm±25mm。
產品尺寸∶
1.直徑 201mm，長1016mm；
2.產能∶12支/H，多種產品兼容放置;
3.爐內產品數量120支;
4.固化時間 4H，溫度常溫～+100℃;
5.分上下二層輸送帶，機器人上料，下料位頂緊釋放自動卸料至下料下車，進出工位定位精度±1mm;
6.上料位設有檢測夾具是否頂緊產品傳感器;
7.上料、下料位設有檢測產品有無傳感器;
8.產品橫向放置于輸送帶上輸送，自鎖機構可使得濾芯自轉并向前輸送，轉速 10-60rpm 可調節。
9.上料位-主線體自轉區前獨立自轉，上料時停止。 內膽尺寸加熱區長 9200*內寬1500*上層進料口高為 520mm。 下層進料口高為240mm
我司專業生產濾芯固化隧道烘箱及各種行業加熱設備生產廠家；歡迎海內外用戶前來公司實地考察指導交流，詳詢電話：021-67353639。
